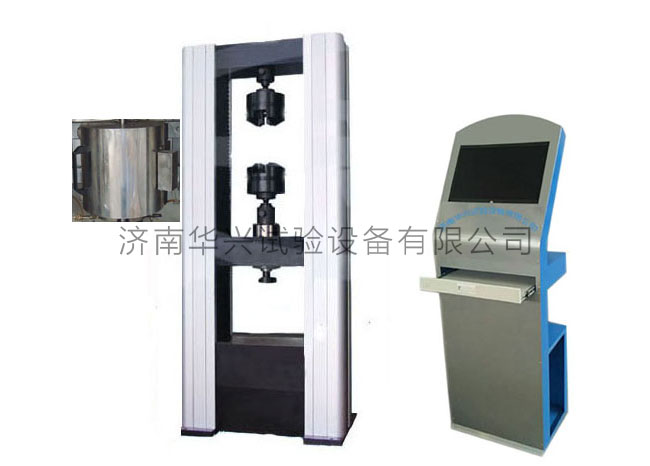

微機控制電子試驗機是根據GB/T16491-2008《電子試驗機》、GB/T2611-2007《試驗機通用技術要求》、GB/T228-2010等標準及ASTM、DIN等國際標準設計制造的,主要用于金屬、非金屬、復合材料及制品的力學材料的性能測試分析研宄,計算機系統通過全數字控制器,經調速系統控制伺服電機轉動,經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降,完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗,另外可根據用戶要求配置不同的試驗附具。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析,是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
1、主機
(1)主機采用高鋼度門式框架結構,強度高、變形小;
(2)采用高精度滾珠絲杠,傳動平穩;
(3)傳動部分采用圓弧齒同步帶傳動,傳動過程中雙向無間隙;
(4) 采用交流伺服電機及驅動系統,確保傳動平穩,力矩穩定,具有過流、過壓、過載等保護裝置;
(5)夾具經特殊設計,夾持牢固,操作方便,無鉗口滑移現象;
(6)特殊工藝保證試驗機同軸度,很好的了不規則試樣對傳感器的影響。
2、控制系統
STC8800全數字閉環測控系統具有許多先進的特性和技術創新,主要體現在:
1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制;
2、數據采集系統由4路高24位A/D轉換通道組成。分辨率達1/500000,全程不分檔;
3、選用BB、AD、Xilinx等原裝集成器件,全數字化設計;
4、符合PCI總線標準,微機自動識別和安裝,做到“即插即測”;
5、電子測量系統無電位器等模擬元件,保證互換性,方便維修更換。
主要技術指標
試驗主機:
1.大試驗力:10KN;20KN;50KN;100KN,;200kN ;300KN
2.試驗機準確度等級:0.5級;
3.試驗力測量范圍: 0.4%--FS(全程不分檔);
4.試驗力示值相對誤差:優于±0.5%;
5.試驗力分辨力:大試驗力的1/±500000(全程分辨力不變);
6.變形測量精度: ±0.5%;
7.變形測量范圍:0.2%--FS;
8.變形分辨力:大變形量的1/±300000;
9.試驗速度連續可調,調節范圍:0.005—500mm/min;
10.橫梁返回速度不低于500mm/min
11. 橫梁的移動速度連續任意可調,在試驗中可以切換加載速度。
12. 位移示值相對誤差:示值的±0.5%以內;
13. 位移分辨力:0.025μm;
14. 恒力、恒變形、恒位移控制范圍:0.5%--FS;
15. 恒力、恒變形、恒位移控制精度:設定值<10%FS時,為設定值的±1%以內;設定值≥10%FS時,為設定值的±0.1%以內;
16. 有效試驗空間:600mm;
17. 有效試驗寬度:560mm;
18.電源:380V±10%,1.5KW。
對開式高溫加熱爐
1.高溫度: 1200℃
2.溫度精度:±0.2℃
3.采用高品質304不銹鋼
4.爐膛尺寸:φ100×350mm
5.外型尺寸:φ300×450mm
6.加熱功率:380V±10%,4Kw
