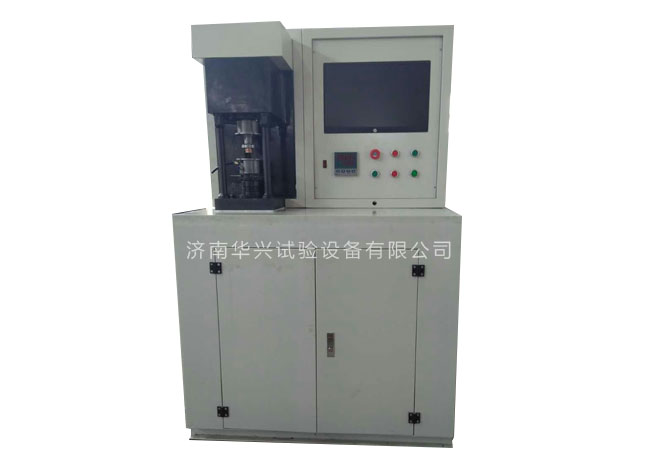

一、產品簡介：

該試驗機主要以滑動或滾動或復合摩擦的形式用于評定金屬、尼龍塑料、涂層、橡膠、陶瓷、巖石、二硫化鉬等工程材料及其表面改性處理后的摩擦磨損性能?？稍谝欢l件下，在無油潤滑及浸油潤滑條件下對滾動軸承（推力軸承和圓錐滾子軸承）施加靜態或動態軸向試驗力以及改變負荷、速度、時間、摩擦配偶材料、表面粗糙度、硬度等參數的各種情況下進行試驗，測定不同條件試件的溫升、摩擦系數等磨損性能指標。根據用戶要求可配有銷盤、球盤、環塊、端面等多種形式的點、線、面摩擦副，還可應用戶要求或用戶自行按照該機的摩擦副安裝接口尺寸開發其他形式的摩擦副進行摩擦磨損的基理研究以及試驗方法的研究等。該機適用于摩擦學研究和其它專業領域，在石油化工、大專院校、研究院所等部門具有廣泛的用途。

二、功能特點：

該機由機座及機架、主軸及其交流伺服電機驅動系統、摩擦副盤及試樣裝夾裝置、試驗力閉環伺服系統采用電動缸施加試驗力、各試驗參數電子測量系統、計算機及數據采集板卡和專用控制軟件等部分組成。主軸的驅動由交流伺服電機及其控制系統組成，該系統可在其整個轉速范圍內實現恒轉矩輸出，且可在極低的轉速下平穩工作，這樣就實現了主軸在大范圍內的無級調速，滿足了不同研究者的需求。

試驗力的施加采用電動缸加載閉環控制，其大小由操作者在計算機界面上設定，施加平穩、可靠，從而避免了試驗力波動對試驗結果的影響。為了減小試驗?zāi)Σ粮鄙舷乱苿訒r的摩擦，提高摩擦力（矩）測量的度，此處采用直線軸承導向并由深溝球軸承支承；該機的主軸轉速、轉數（試驗周期）、試驗力、摩擦力矩（摩擦系數、摩擦力）、摩擦副溫度、試驗時間等參數均由計算機控制、實時采集試驗數據并可繪制相應的試驗曲線，可任意存儲、調閱、打印輸出，數據真實可靠，無人為因素影響。當任何一個參數超過預置值時，對應的報警燈亮，同時主軸停止轉動。

三、主要技術參數：

1、 大試驗力 ：10KN；

2、軸向載荷力值范圍：60-10000N無級可調；

3、試驗力準確度：優于±1%；

4、試驗力長時自動保持示值相對誤差：≤±1%FN；

5、試驗力示值回零誤差：≤±1%FN；

6、加載系統：電動缸動態與靜態兩種方式加載；

7、摩擦力矩測量范圍：0—300N.mm；（根據客戶要求）；

8、主軸轉速范圍：15—2000r/min(無級可調)，轉速控制精度不超過±2r/min；

9、試驗周期控制范圍（試驗轉數）：1—109任意設定；

10、試驗時間控制范圍：1—9999 S(min)；

11、可在在無油潤滑及浸油潤滑條件下對滾動軸承（推力軸承和圓錐滾子軸承）施加靜態或動態軸向試驗力，測定不同條件試件的磨損性能；

12、采用電動缸施加試驗力，試驗力無級加載、閉環控制、主軸轉速采用交流伺服電機閉環控制，實時顯示試驗力、摩擦力、轉速、轉數、時間等參數并繪制曲線；

13、溫度測量：室溫～150℃；

14、軸承夾具：

A、球-盤、銷-盤、環-塊、盤-盤摩擦副各一套，

B、51107推力軸承專用磨損夾具和81107推力圓柱滾子軸承專用磨損夾具各一付；

15、浸油潤滑裝置：油盒行程≥35mm;

16、試驗力控制方式：計算機閉環控制加載，能夠輸出動態與靜態載荷，輸出為梯形波、三角波、正玄波、矩形波或其它形式的一種動態載荷；

17、各試驗參數均可由操作者在計算機界面上任意設定并由計算機實時控制并顯示，且可繪制相應參數曲線存盤并打印輸出。
